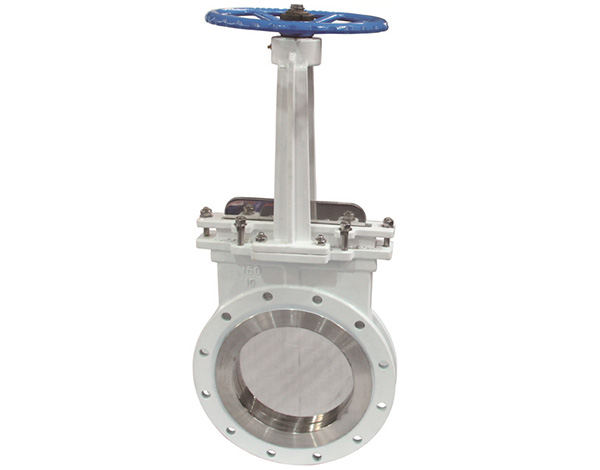

高抗磨排渣閥

高抗磨排渣閥專為礦山和火力發電廠設計的，適用于現行的國家標準，即操作不靈活，耐磨性不足，使用壽命短等缺點。高抗磨排渣閥主要用作管道上的開口，關閉裝置。高抗磨排渣閥的管道承載著礦漿，礦石，灰分，礦渣，礦渣-水的混合物，也可以用作調節器。

高抗磨排渣閥具有以下特點

1、高抗磨排渣閥出色的耐磨性，閥體對易磨損的部件采用了新型耐磨材料。

2、出風口采用流線型設計，使用時不積渣。

3、靈活的打開和關閉。變速箱使用懸掛式螺旋套筒，并由滾動止推軸承支撐，使其更靈活，更方便操作。

4、高抗磨排渣閥閥板采用凹形設計，以使流體均勻流動。

兩相流對夾式排渣閘閥（高抗磨排渣閥）性能規范：

型號	公壓力 MPa	強度試驗壓力 MPa	工作溫度℃	適用介質
LXLZ971/71-10C	1	1.5	≤ 400	渣水混合物渣水比≤ 1：6 量大粒度≤ 50mm
LXLZ971/71-16C	1.6	2.4	≤ 400	渣水混合物渣水比≤ 1：6 量大粒度≤ 50mm

兩相流對夾式排渣閘閥（高抗磨排渣閥）主要零件材料：

零件名稱	材料
	10C	16C
閥體	WCB
閥蓋	WCB
閘板	WCB+STL(堆焊)
閥桿	2Cr13不銹鋼
閥桿螺母	青銅

兩相流對夾式排渣閘閥（高抗磨排渣閥）主要外形尺寸和連接尺寸：

公稱壓力 PN/MPa	公稱通徑 DN/mm	L	D	K	d	N-M	D0	H
公稱壓力 PN/MPa	公稱通徑 DN/mm	L	D	K	d	N-M	D0	手動	電動
1.0	50	100	160	125	99	4-φ18	280	320	470
	65	100	180	145	118	4-φ18	280	390	560
	80	110	195	160	132	4-φ18	280	478	660
	100	120	215	180	156	8-φ18	320	549	730
	125	130	245	210	184	8-φ18	320	798	925
	150	140	280	240	211	8-φ23	320	849	1200
	200	150	335	295	266	8-φ23	36O	890	1280
	250	150	390	350	319	12-φ23	360	950	1390
	300	160	440	400	37O	12-φ23	400	1000	1500
	350	180	500	460	429	16-φ23	400	1110	1450
	400	210	565	515	480	16-φ25	450	1190	1650
	450	230	615	565	548	20-φ25	560	1260	1800
	500	240	670	620	609	1O-φ33	560	1330	1900
1.6	50	100	165	125	99	4-φ18	280	320	470
	65	100	185	145	118	4-φ18	280	390	560
	80	110	200	160	132	8-φ18	280	478	660
	100	120	220	180	156	8-φ18	320	549	730
	125	130	250	210	184	8-φ18	320	798	925
	150	140	280	240	211	8-φ23	320	849	1200
	200	150	340	295	266	12-φ23	36O	890	1280
	250	150	405	355	319	12-φ25	360	950	1390
	300	160	460	410	37O	12-φ25	400	1000	1500
	350	180	520	470	429	16-φ25	400	1110	1450
	400	210	580	525	480	16-φ30	450	1190	1650
	450	230	640	585	548	20-φ30	560	1260	1800
	500	240	715	650	609	20-φ33	560	1330	1900
